Quạt trần công nghiệp AEOLUS 5,5 M

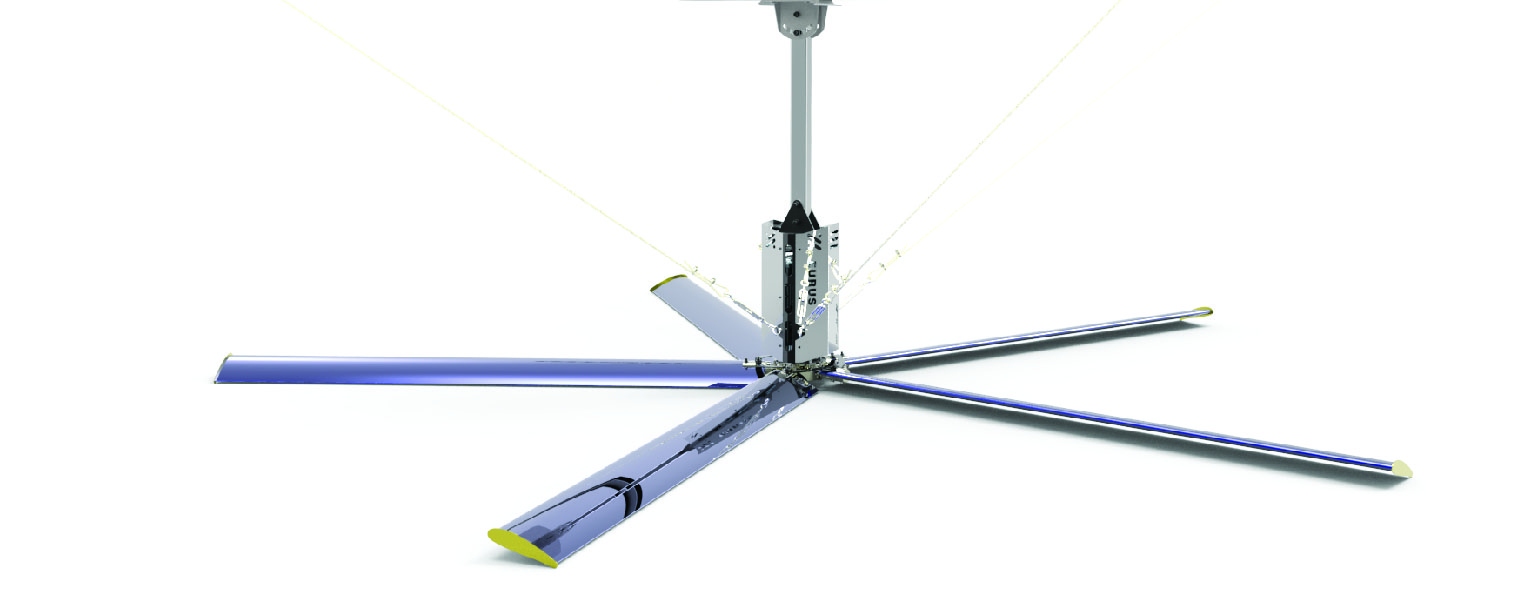

Giới thiệu quạt trần công nghiệp Aeolus cánh dài 5,5 m

Chúng tôi hân hạnh giới thiệu sản phẩm quạt trần công nghiệp HVLV (Lưu lượng cao – tốc độ thấp) – Serie AEOLUS là quạt trần công nghiệp tiết kiệm điện có kích thước siêu lớn với đường kính lên tới 5,5 mét.

Cánh quạt Kale Airfoil, được sắp xếp hợp lý, phát triển với công nghệ tiên tiến và tuân thủ nguyên tắc khí động học. Chỉ với công suất 1,5KW hoặc ít hơn, cánh quạt có thể di chuyển một luồng không khí lớn rồi tạo ra gió tự nhiên, đáp ứng tốt nhất cho mục đích thông gió và làm mát. So với điều hòa HVAC truyền thống và các loại quạt gió nhỏ tốc độ cao, quạt Kale có ưu thế vượt trội trong ứng dụng, và là giải pháp lý tưởng để thông gió và làm mát không khí trong khu vực rộng lớn.

CÔNG NGHỆ QUẠT TRẦN CÔNG NGHIỆP AEOLUS CÁNH DÀI 5,5 M

Công nghệ cánh

Cánh quạt Kale Airfoil mới

Sử dụng hợp kim nhôm magie nhập khẩu chất lượng cao đặc biệt được dùng trong chế tạo máy bay, bề mặt được xử lý bằng quá trình PVDF cùng thiết kế cánh quạt có tính khí động học, sáng chế mới đặc biệt của Kale – Kale Airfoild có 3 hệ thống hỗ trợ bên trong giúp tăng sức mạnh của cánh quạt, tránh việc rơi đuôi cánh, mất hoặc kết nối yếu với các bộ phận khác của quạt.

Động cơ

So với động cơ thông thường

Động cơ LENZE được nhập khẩu tử Đức, hợp tác với công ty tại Đức để phát triển động cơ truyền động cho các sản phẩm HVLS
1. Áp dụng quy trình lắp ráp phản ứng thấp và kỹ thuật mài bánh răng, tiếng ồn thấp.
2. Tăng cường cấu trúc khung chịu lực, tăng vòng bít dầu và tăng cường cấu trúc động cơ với cấu trúc trục hình thang, có độ an toàn cao hơn
3. Sử dụng động cơ IE2 có hiệu suất cao hơn, tiết kiệm 5-10% so với IE1.
4. Đạt các chứng chỉ về độ an toàn CCC, CE, UL

Hệ thống điều khiển

Cấu hình điện cấp cao nhất trong ngành công nghiệp HVLS

Thiết bị điện thương hiệu Schneider với mô-đun bảo vệ an toàn tích hợp sẽ tự động ngắt nguồn trong trường hợp xảy ra sự cố.
Tủ điều khiển thương hiệu Đức, đã đạt các chứng chỉ EMC của SGS và CCC, đồng thời đạt các bài kiểm tra chống xô ray đảm bảo nhiễu điện từ hiệu quả.
Cấp độ bảo vệ là IP55, đạt chứng chỉ UL, EMC, LVD, ROHS.

Trục cánh quạt

Rèn nóng 1500T & gia công điều kiển số & gia công CNC chính xác

Trục được rèn nóng 1500T, gia công kiểm soát số và gia công CNC chính xác. Việc rèn giúp đảm bảo tính thống nhất của cấu trúc kim loại, giữ cấu trúc bên trong và hình dáng bên ngoài của các mảng rèn được đồng nhất. Cấu trúc khí động học hoàn toàn của kim loại khẳng định chất lượng cơ học tốt nhất của trục. Bằng gia công CNC, dung sai chính xác đã được kiểm soát trong 100um, đảm bảo cân bằng động chính xác của trục.

Cánh quạt

Cánh quạt khí động học

Cánh đuôi thường được dùng trong các cuộc đua xe gắn máy và máy bay, nhưng chúng không phải được thiết kế chỉ vì mục đích thẩm mĩ. Những vòng xoáy được hình thành ở cuối cánh quạt khí động học trong khi luồng không khí chuyển động. Với cánh nhỏ, phần năng lượng mất đi này sẽ được giảm thiểu, quạt vận hành ổn định hơn, mang lại hiệu quả kinh tế.

THÔNG SỐ KỸ THUẬT QUẠT TRẦN CÔNG NGHIỆP AEOLUS CÁNH DÀI 5,5 M

AEOLUS SERIES（5.5m）

Thương hiệu: KALE
Kích thước: 18ft（5.5m）
Model：D8BAA55
Lưu lượng gió: 11850 m³/phút
Tốc độ tối đa: 60 vòng/phút
Trọng lượng quạt: 100Kg
Công suất: 1.5Kw
Dòng đầy tải 3,5Amps/380V 5,7Amps/220V
Độ ồn 40dB（A）

ĐIỀU KIỆN LẮP ĐẶT QUẠT TRẦN CÔNG NGHIỆP AEOLUS CÁNH DÀI 5,5 M

• Kết cấu công trình: thép hình H, thép hình I, bê tông, kết cấu khung cong, kết cấu hình cầu, v.v
• Tổng chiều cao công trình bắt buộc trên 4,5M
• Khoảng cách an toàn giữa cánh quạt và các vật cản là trên 0,3M và chiều cao giữa điểm lắp đặt với các vật cản bên dưới, ví dụ máy trục là 1,2M
• Nguồn điện: 380V hoặc 220V

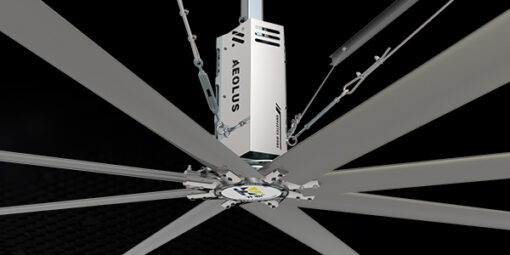

HÌNH ẢNH QUẠT TRẦN CÔNG NGHIỆP AEOLUS CÁNH DÀI 5,5 M

VIDEO GIỚI THIỆU QUẠT TRẦN CÔNG NGHIỆP AEOLUS

Video nhà máy lắp đặt quạt trần công nghiệp Aeolus
